配管設備/設計施工medical Gas

メディカルガスシステム

すべての構成機器を万全の管理体制のもとで設計・製作・施工し、各段階で、細心の注意を払い、万全の品質管理と安全対策を行います。

医療ガス配管設備

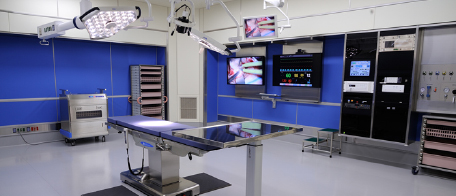

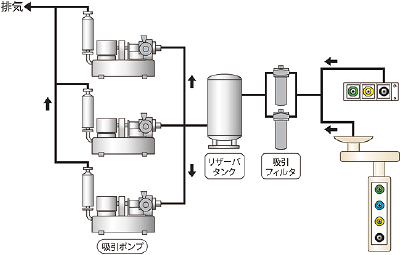

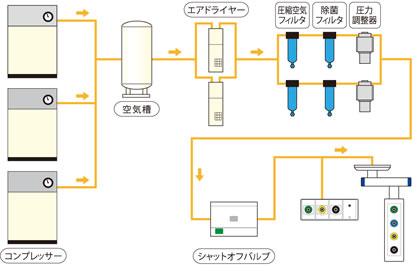

生命を守ること。その安全を見守ること。医療ガスの供給には、絶対の安全性が不可欠です。医療ガス配管設備は、酸素・笑気・空気・窒素・二酸化炭素などの医療ガスや、吸引の供給装置を1ヶ所にまとめて設置し、配管を通じて手術室・ICU・病室などのアウトレットへ医療ガスの供給や吸引を行う設備です。中央配管(セントラルパイピング)方式で維持管理の集中化が図れるとともに、壁裏、天井裏に配管することで、スペースを有効活用できる上、衛生的で経済的です。

附属機器

ディスポーザブル壁掛式吸引器

病室内装装備

メディカルコンソール

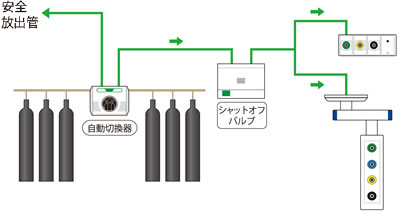

マニフォールド（ボンベ供給源設備）

自動切換器はガスの圧力によって左右のボンベの切換えを行うため、停電時にも供給が途絶えることはありません。内蔵されている圧力調整器のダイヤフラムは金属製であり、耐久性が高く、経年劣化による定期的な交換を必要としません。

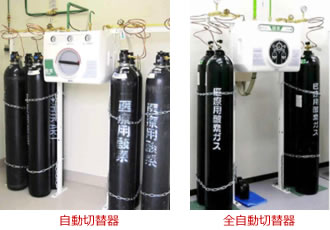

自動切換器・全自動切換器

自動切替器は、通信線とともに電源を供給するため、電源盤は不要です。ボンベの交換は、音と点滅する圧力計でお知らせします。

シャットオフバルブ

配管の取出し方向が上側なので、側面に広いスペースを必要としません。
バルブの開閉が一目でわかるデザインとしました。
配管内圧力をセンサで信号化し、医療ガス圧力モニタへ送信できます。

医療ガス供給モニタA（M1-M1）

医療ガス供給源設備の圧力や残量の監視、ポンプなど機械類の運転状況を表示し、補充警報や供給異常を音とランプ、画面表示でお知らせする高機能なモニタです。

医療ガス圧力モニタ（M1-M2）

配管内圧力を数値と目盛で表示し、最大8系統までの監視が可能です。
タッチパネルを使用して一目で状況が把握できるようにしました。
異常履歴確認機能や3段階の画面省エネモードを備えています。
異常履歴はUSB接続プリンタでの印刷やSDカードへの保存が可能です。
扉サイズは壁面への配置を考慮し、シャットオフバルブと統一しました。
